XB1標準整機&電機套裝

XB1系列

XB1標準整機
&電機套裝
XB1標準組件
XB1滑塊組件

XB2&XB6系列
XB2標準組件
XB6標準整機
&電機套裝
XB3系列
XB3-1標準組件
XB3-2標準組件
XB3-2相位調節器
XBD系列

XBD組件
XBD滑塊組件
XBD-A組件
XBD-A滑塊組件
XBD-B組件
XBD-B滑塊組件

下載當前頁面
機型資料
XB1諧波減速機標準整機&電機套裝尺寸表
標準整機 電機套裝

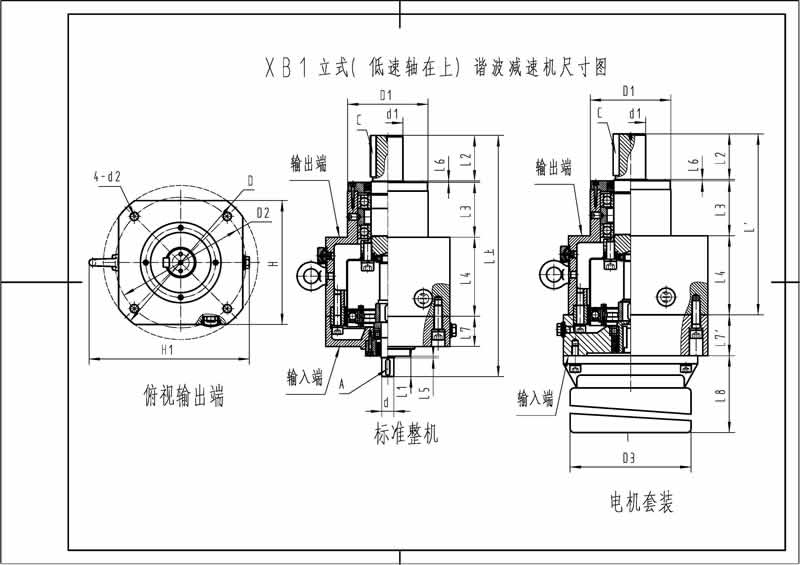

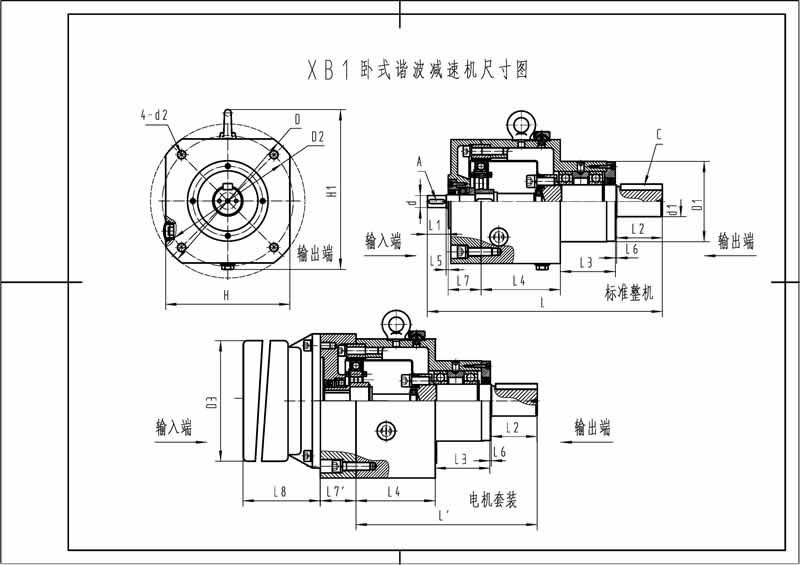

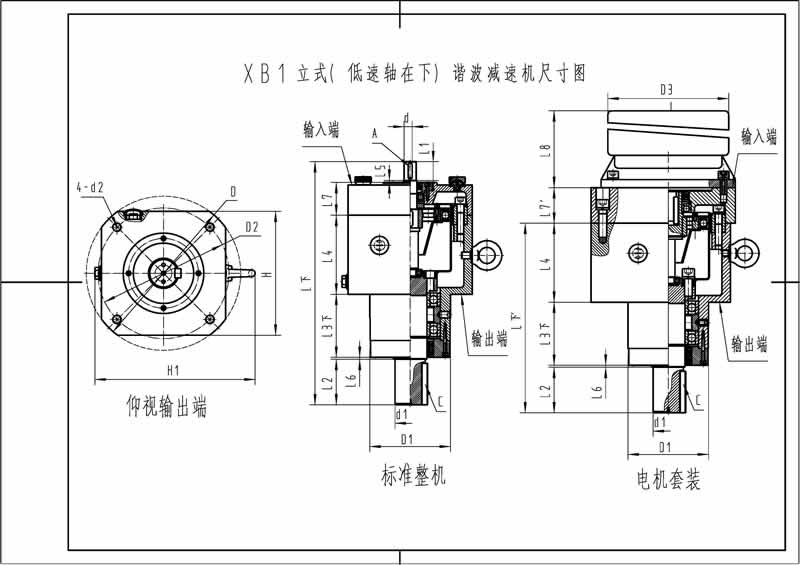

臥式 立式低速軸向上 立式低速軸向下 立式低速軸雙向均可 臥式 低速軸向上 低速軸向下 法蘭及電機 未標注尺寸
機型 d(h8) d1(h8) d2 D D1(h7) D2 L L1 L2 L3 L4 L5 L6 L7 H H1 A C L上 L3下 L下 L雙向 L' L下' L7' L8 D3 其余
25 φ5 φ8 M4 φ55 φ30 φ43 86 8 12 22 27 2 1 14 *45* - 2x6 3x10 - - - - - - 按電機軸長度及立、臥安裝方式確定 按電機型號確定 按電機型號確定 見左側標準整機
32 φ6 φ12 M5 φ68 φ45 φ55 115 12 16 33 35 1 1 17 *55* 2x8 4x14
40 φ8 φ15 M5 φ80 φ50 φ66 140 16 22 38 43 1 1 19 *65* 3x12 5x18
50 φ10 φ18 M6 φ92 φ60 φ76 170 18 30 43 53 2 2 22 *75* 3x15 6x25
60 φ14 φ22 M6 φ115 φ68 φ100 194 18 35 47 60 2 2 30 *92* 5x14 6x32
80 φ14 φ30 M10 φ155 φ85 φ130 243 20 44 62 75 2 2 38 124 144 5x16 8x40
100 φ16 φ35 M12 φ180 φ100 φ155 293 24 53 67 102 3 3 41.5 145 167 5x20 10x50 302 78 305 314 224 237
120 φ18 φ45 M14 φ230 φ120 φ195 350 28 68 82 118 3 2 49 185 240 6x24 14x62 360 94 363 373 270 283
140 φ22 φ55 M16 φ255 φ140 φ220 386 32 76 87 133 3 3 52 210 264 6x28 16x70 396 99 398 408 299 311
160 φ24 φ60 M20 φ280 φ140 φ245 443 38 88 91 164 3 3 56 235 293 8x32 18x80 452 103 455 465 345 358
175 φ28 φ70 M20 φ310 φ175 φ275 479 43 98 100 173 3 3 59 260 314 8x36 20x90 487 112 491 499 374 386
200 φ30 φ80 M24 φ335 φ180 φ300 538 48 108 115 200 3 2 62 285 340 8x40 22x100 546 127 551 559 425 438
250 φ35 φ95 M27 φ405 φ240 φ360 669 60 128 156 240 3 4 78 350 423 10x50 25x120 679 170 683 693 528 542
備注：XB1系列標準整機&電機套裝（25～60）機型為圓形鋁殼體，無H尺寸；若選方形鋁殼體須特殊注明；（80～250）機型為方形鑄鐵殼體。
